摘要

半導體冷板測試中，多工位并行測試較為常見，一臺Chiller可能需要連接多個冷板或多個測試模塊。使用液冷方案時，分液結構、支路流阻、管路長度、高度差和冷板熱負載都會影響制冷量分配和溫度一致性。對于多工位測試，可綜合評估單通道分液、雙通道分液、多通道獨立控溫和直冷方案。選型時需要重點確認工位數量、每個冷板熱負載、流阻、通道數量、傳熱介質和測試平臺布局。

一、為什么多冷板測試容易出現分液問題？

在多冷板測試中，Chiller輸出的冷量需要通過傳熱介質分配到多個冷板。如果每個冷板所在位置不同，管路長度、高度、彎頭、閥門和接口都會產生不同阻力。當支路阻力不同，傳熱介質在各支路中的流量就可能存在差異，進而影響冷板換熱效果。

例如，一臺設備服務8個冷板時，如果采用單通道輸出再分成8路，則每一路的流量平衡需要通過分液設計實現。如果采用雙通道設備，再分成多個支路，仍需要解決每個支路之間的流量均衡問題。支路越多，管路設計和調試工作越需要提前規劃。

二、分液對溫度一致性的影響

冷板測試中，溫度一致性通常不只取決于Chiller本身，還受到冷板結構、管路布局和分液方式影響。如果靠近設備的冷板支路較短，流阻較低，可能獲得較高流量；距離較遠或高度差較大的支路可能流量偏低。流量差異會導致不同工位制冷量分配不同，影響散熱表現。

對于高熱負載芯片測試，單個冷板可能需要較高流量和較低熱阻。如果分液不均，部分工位可能無法達到預期散熱效果。因此，客戶在設計多冷板測試平臺時，需要將冷板分布、管路等長設計、流量調節閥、壓力監測和溫度反饋點一起考慮。

三、單通道、雙通道與多通道方案對比

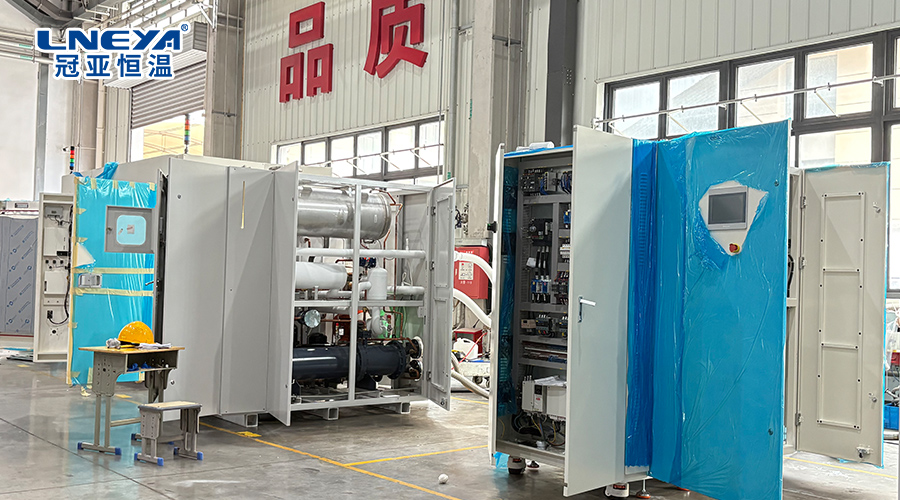

如果測試工位數量較多，單純依靠單通道分液會增加支路平衡難度。多通道方案可提升分區控制能力，但設備結構和成本會發生變化。直冷方案可作為部分多工位測試的另一種思路，具體需要結合客戶平臺結構確認。

四、芯片熱負載提升帶來的挑戰

芯片功耗提升后，冷板需要帶走的熱量增加。為了維持測試溫度，液冷方案通常需要提升流量、壓力或降低入口溫度。但提高泵流量和壓力會帶來設備體積、管路耐壓、噪聲和能耗等方面的變化。因此，在高熱負載測試中，需要從系統層面評估，而不是只增加泵規格。

冷板設計、流道結構、接觸熱阻、傳熱介質、入口溫度、流量和Chiller制冷量都需要一起評估。如果客戶計劃從8個測試工位擴展到更多工位，更需要提前規劃通道和分液結構。

五、客戶需要提供哪些信息？

多冷板測試方案建議提供：冷板數量、單冷板熱負載、目標溫度、控溫精度、每個冷板流阻、接口尺寸、冷板距離、管路高度、是否需要等長管路、工位數量、測試節拍、傳熱介質和是否接受直冷方案。若客戶要求多工位溫度一致性，還需要提供溫度測量方式和允許偏差范圍。

六、FAQ常見問題 FAQ

1. 半導體冷板測試為什么會出現分液不均？

分液不均通常與管路長度、高度差、接口阻力、冷板流阻和支路布局有關，并不只是循環泵壓力問題。

2. 單通道1分多的方案是否可行？

可以進行方案評估，但需要客戶側提供分液設計，并確認各支路流量平衡和溫度一致性要求。

3. 雙通道設備能否解決多冷板分液問題？

雙通道可減少每個通道的分支數量，但仍需要關注每條支路之間的阻力平衡。

4. 多通道Chiller適合哪些冷板測試？

適合多工位、多冷板、需要分區控溫或獨立溫度控制的測試平臺。

5. 高熱負載芯片測試為什么不只看制冷量？

還需要看冷板熱阻、接觸方式、傳熱介質、循環流量、壓力、管路布局和溫度反饋點。
